便攜式DC600V客車逆變電源原理及構成
時間：2021-10-23 人氣： 來源：山東合運電氣有限公司
便攜式DC600V逆變電源是一種新型DC電源，主要為客車上的空調等設備供電。在使用DC600V供電系統的車上，每節車廂都可以安裝一臺電源逆變器，把DC600V直流電逆變?yōu)?80V/50HZ三相交流電供給車上的空調以及電開水爐箱等。
便攜式DC600V客車逆變電源原理解析
DC600V供電系統列車選用交流-直流-交供電系統，首先把接觸網上的單相交流電在機車上進行集中整流，輸出兩路600V直流電，接著通過配置在各個車廂的逆變器、充電機等部件，把DC600V轉化為AC380V、AC220V以及DC110V，供不同的用電設備進行使用。DC600V供電系統由列車供電母線以及兩個39芯連接器、電氣綜合柜、可編程控制器、逆變器、充電機、蓄電池組、觸摸控制屏等組合而成。
便攜式DC600V客車逆變電源的構成

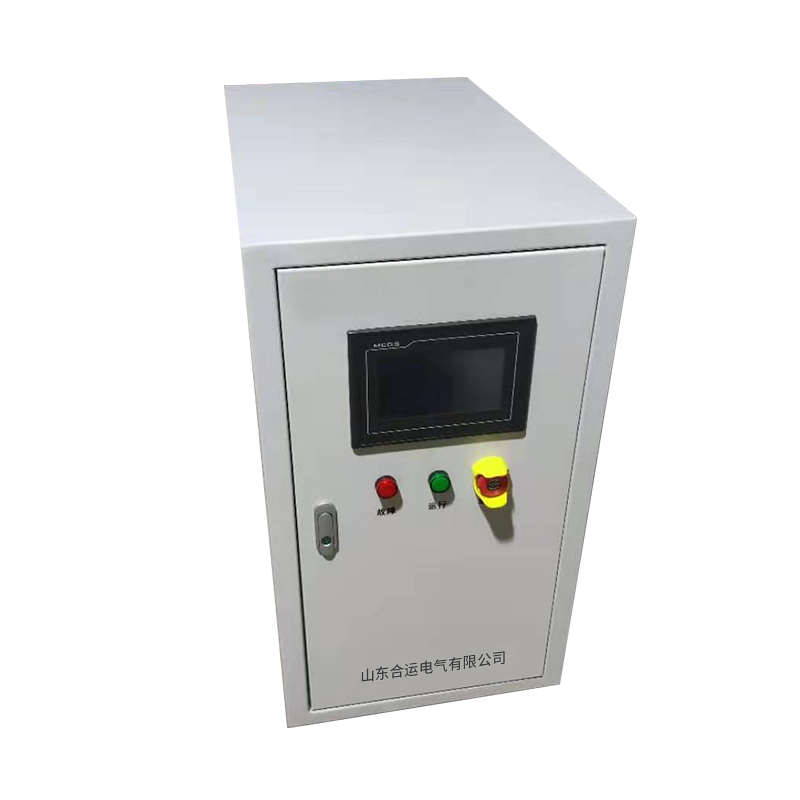

便攜式DC600V逆變電源箱一般設有兩臺互為獨立的熱備逆變器單元，其中單機組逆變器箱包括一個逆變器單元，容量為1X35KVA逆變器+15KVA隔離變壓器。雙機組逆變器箱包括兩臺互為獨立的熱備逆變器單元，逆變器箱容量為2X 35KVA逆變器+15KVA隔離變壓器，如果一臺逆變器發生故障導致停止輸出時，另一臺逆變器就能通過轉換兩路負載供電，如此的互備系統能很大提高系統的可靠性，保障客車用電設備正常作業。
關于便攜式DC600V客車逆變電源原理及構成，小編為大家就分享這些。歡迎聯系我們合運電氣有限公司，以獲取更多便攜式DC600V客車逆變電源原理,便攜式DC600V客車逆變電源構成,便攜式DC600V電源相關知識。
